罗定调整桁架杆件尺寸是结构设计中的核心环节，需综合受力特性、规范限值与工程实践，实现安全性与经济性的平衡。以下是系统性操作指南：

一、设计流程与核心原则

罗定桁架杆件尺寸调整遵循“内力分析→截面初选→验算→优化”的闭环流程：

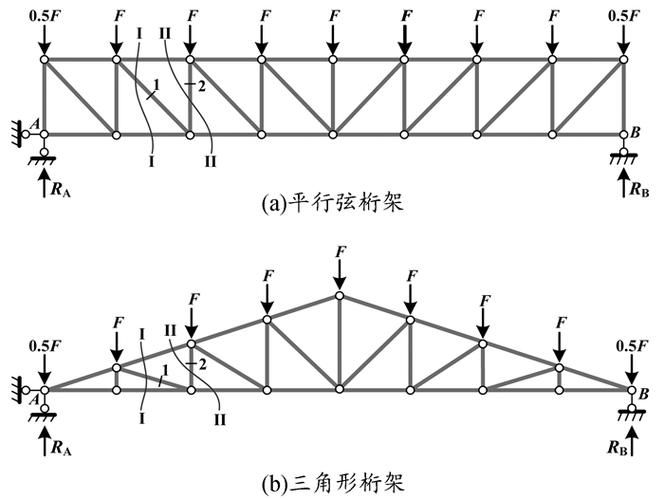

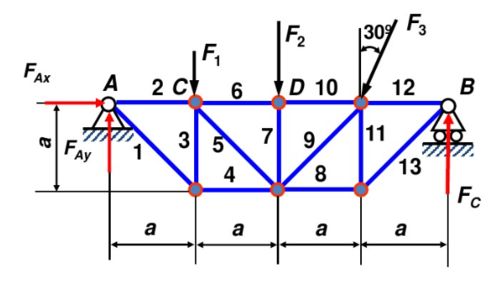

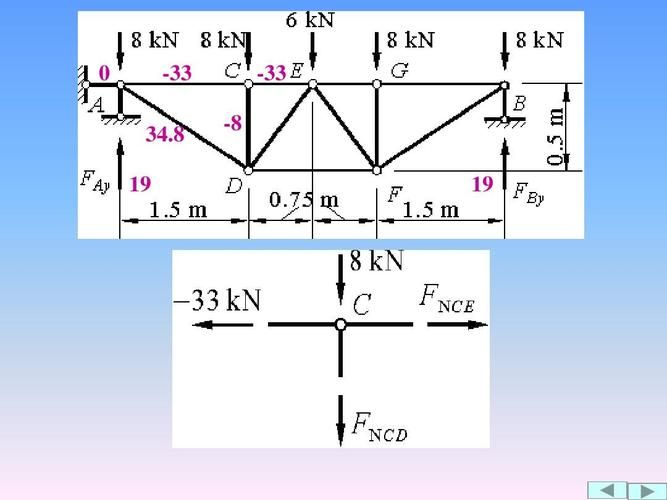

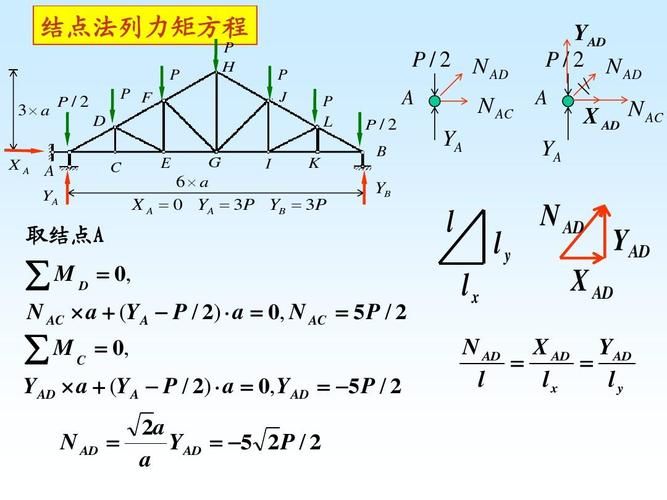

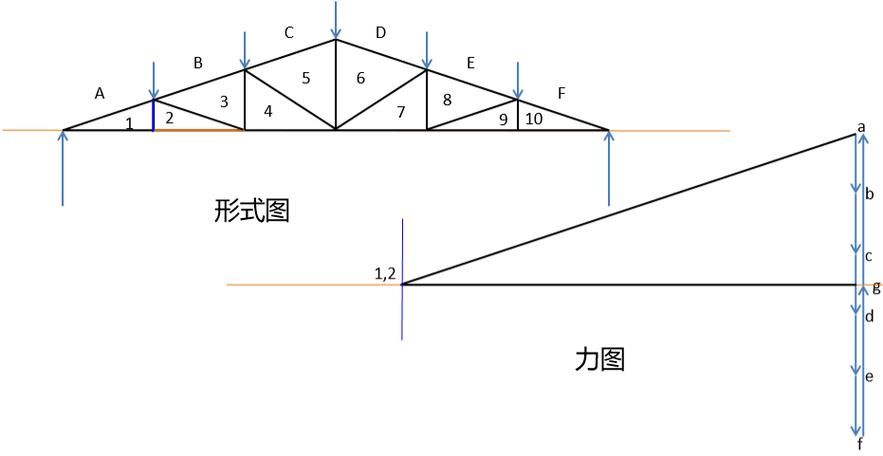

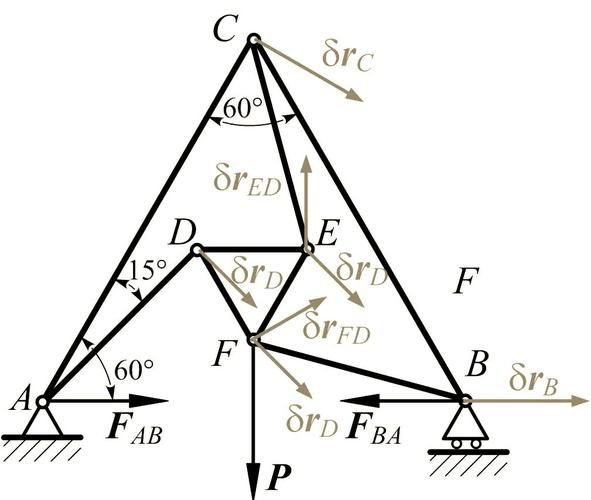

内力分析：通过节点法或截面法确定各杆件轴力（拉/压），识别关键杆件（如受压弦杆、支座斜杆）。
截面初选：依据内力大小与跨度经验比值初步选型。屋盖桁架常用跨高比1/10~1/18，楼盖或桥梁取1/8~1/15，高度增加可显著提升抗弯刚度（∝H2）。
验算控制：必须满足《钢结构设计标准》GB 50017-2017强制要求：
- 受压杆件：长细比λ ≤ 150（重级动载厂房）；
- 受拉杆件：λ ≤ 250（重级动载下），静载下可放宽至350；
- 局部稳定：薄壁截面需验算板件宽厚比，避免屈曲；
- 强度验算：拉杆按净截面，压杆按毛截面，考虑偏心影响时，单角钢强度设计值折减0.85。
优化调整：对高内力杆件优先增大截面面积或改用更高强度钢材，避免在节点处变截面，变截位置宜设于节间中部。

二、截面类型选择与构造要点

表格

截面类型	适用场景	构造要求	优势与局限

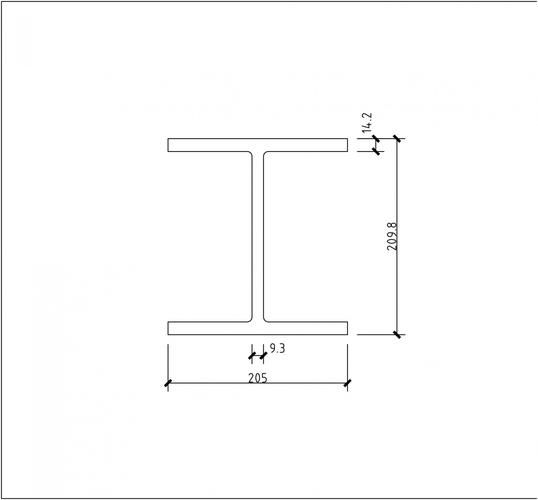

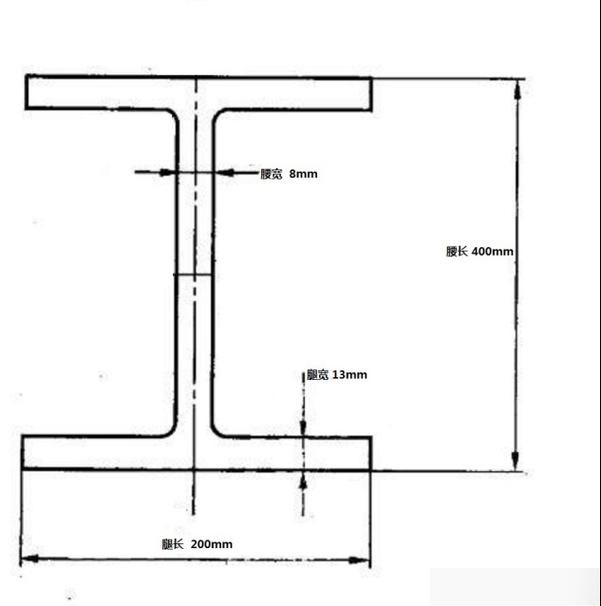

H型钢	中大跨度屋盖、桥梁	上下弦拼接焊缝错开≥200mm；变截面时保持厚度不变	工厂化程度高，连接可靠；节点需设牛腿
箱型截面	大跨度、重载桁架	箱体壁板焊接顺序需对称，避免残余应力集中	抗扭刚度高，封闭性好；加工复杂，成本高
钢管（管桁架）	空间结构、大跨度屋面	主管直径≥支管，夹角≥30°；采用全自动相贯线切割	节点简洁美观，防锈性好；加工精度要求高，焊接量大
角钢	小跨度、轻型屋架	单角钢悬伸肢宽≥45mm；螺栓孔距节点板边缘≥100mm时可不计净截面削弱	成本低，安装快；刚度低，仅适用于小内力杆件

三、关键调整策略与工程实践

受压杆件：优先增加回转半径（如改用双角钢十字形截面），避免局部失稳；长细比超标时，可增设侧向支撑点，缩短计算长度（如腹杆在桁架平面内计算长度可取0.8倍几何长度）。
受拉杆件：在重级动载下，需控制长细比至250以内，防止振动疲劳；可采用预拉力设计，提升刚度。
变截面设计：大跨度桁架（≥24m）可沿跨度方向分段变截，半跨内仅变一次，变截点避开节点，与拼接点合并以减少焊缝。

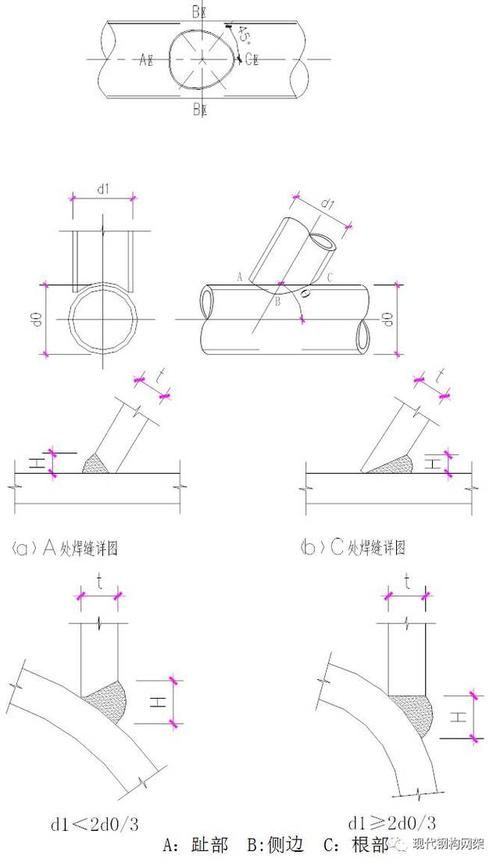

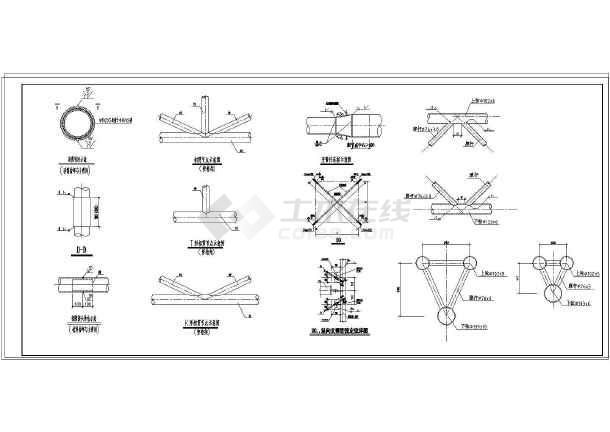

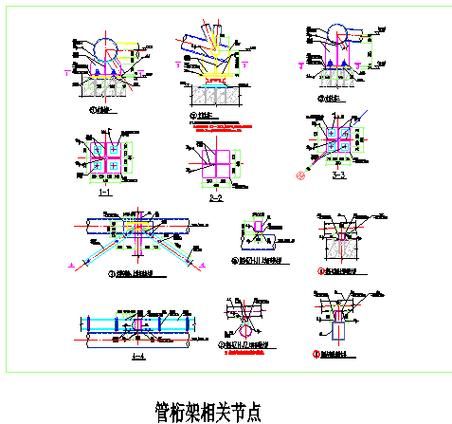

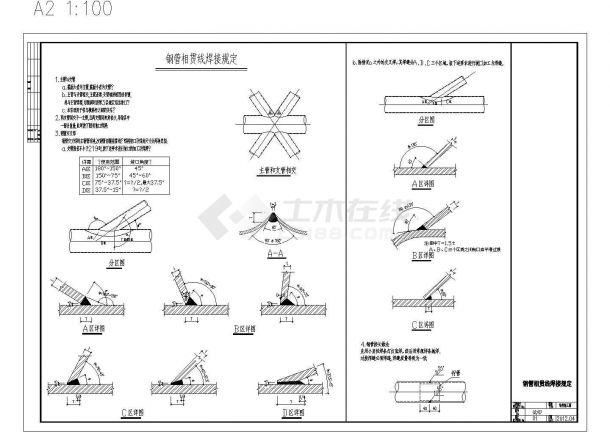

节点构造：管桁架采用相贯焊接，支管不得插入主管；H型钢节点需设置加劲肋或牛腿，确保传力路径清晰。

四、调整效果验证与现代技术应用

有限元仿真：在大跨度悬挑桁架（如66.7m跨度）中，通过ANSYS或ABAQUS模拟施工全过程，预测变形规律，反推杆件最优下料长度，实现“预变形控制”。
预拼装校验：工厂预拼装采用三维激光扫描仪（精度±0.2mm），校核节点坐标与杆件长度，确保现场安装零误差。
焊接工艺控制：厚板（≥40mm）焊接需预热+后热处理，采用对称焊接顺序，减少残余应力与变形。
